prompt
- BDsensor peut utiliser directement l'interface BL-TOUCH de la carte mère et de la carte d'outils
Attention
- Veuillez vérifier que l'ordre des fils est correct, sinon l'équipement pourrait être endommagé
Dimensions du capteur BD

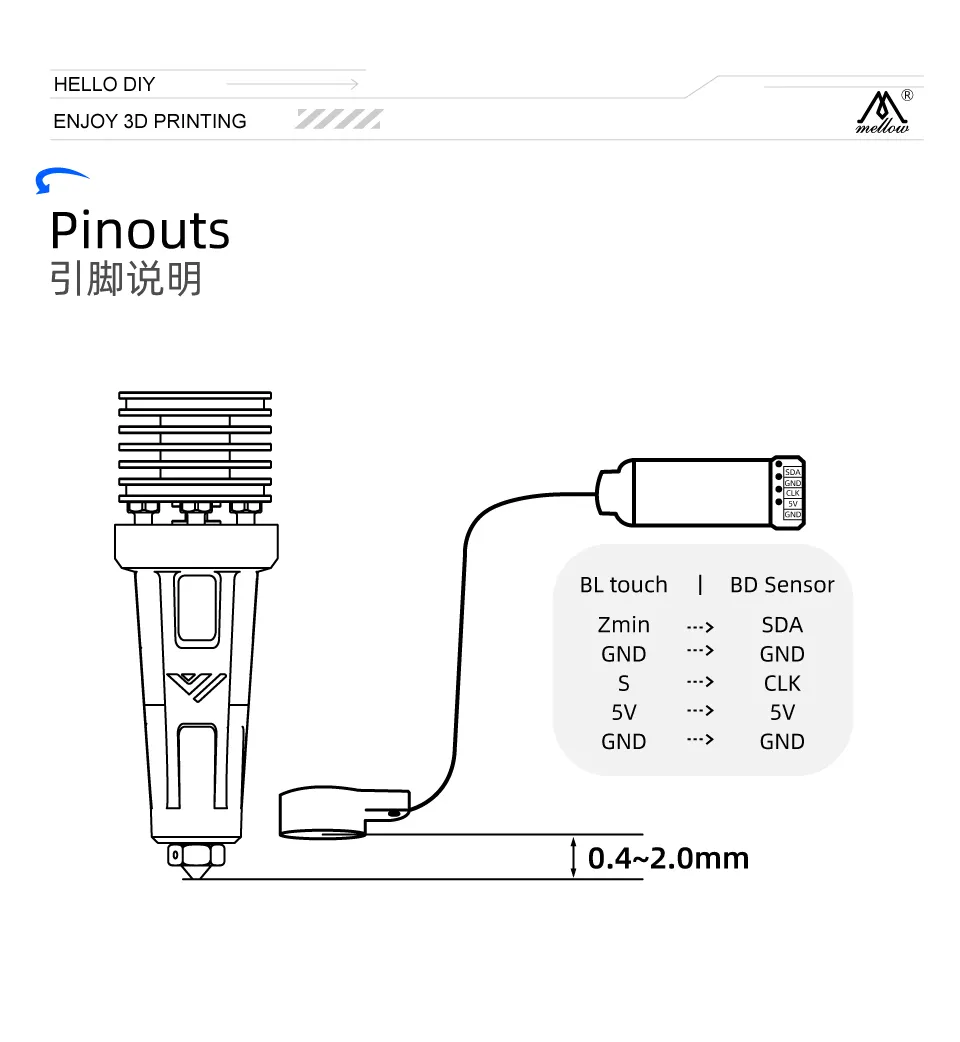

Distribution des fils
| BD sensor | BL-TOUCH | Description de la fonction |
|---|---|---|
| SDA | Zmin | Limite |
| GND | GND | GND |
| S | CLK | Servo |
| 5V | 5V | Alimentation 5V |
| GND | GND | GND |
