Précautions pour la carte mère

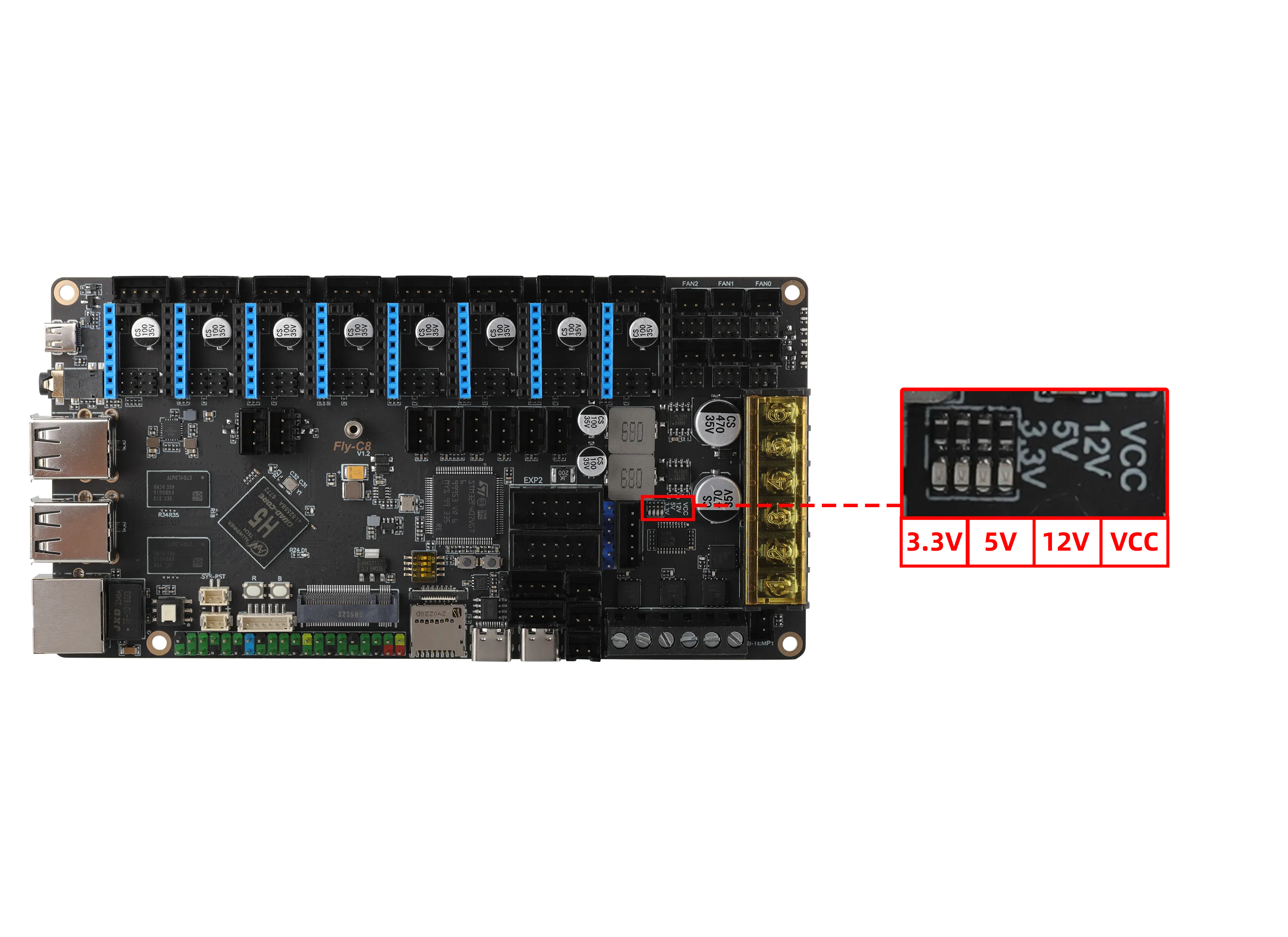

Voyant d'alimentation

• Lorsqu'elle est alimentée uniquement par un port TYPE-C sans connexion à une autre alimentation de la carte mère, au moins deux voyants doivent être allumés : 3.3V et 5V.
• Après connexion à l'alimentation de la carte mère, les voyants d'alimentation de la carte mère devraient être allumés : 3.3V, 5V, VCC.

Dépannage

À savoir

• Sans aucun dispositif externe connecté (drivers, fins de course, 12864, etc.)
• L'alimentation uniquement par le port TYPE-C allumera au moins le voyant 3.3V.

• Si après avoir connecté l'alimentation de la carte mère et celle des drivers, le voyant 5V ne s'allume pas, il est nécessaire de contacter le service client.

Drivers

• La carte mère supporte les drivers externes Tutoriel de connexion et de configuration

Ports de fins de course

• Veuillez prêter attention à l'ordre de connexion. Pour les fins de course à trois fils, il faut vérifier les trois fils 5V, GND, S. Une mauvaise connexion peut endommager la carte mère.
• Pour les fins de course à deux fils, il suffit de connecter S et GND.
• Pour les PL08 et autres capteurs de proximité, il est nécessaire d'ajouter une diode externe sur la borne de signal pour abaisser la tension en dessous de 3.3V.
