USB 펌웨어 컴파일

컴파일 시작​

  • klipper 서비스가 설치된 상위 기기를 사용해야 합니다 네트워크를 통해 SSH 연결

    • 그리고 장치를 상위 기기와 연결해야 합니다
    • 주의: 일반적인 상위 기기를 사용하세요, 예를 들어 라즈베리 파이, FLY파이 등, 만약 커스텀 상위 기기라면 문제가 너무 많아서 여기서는 많은 도움을 제공할 수 없습니다
    주의사항
    • ROOT 사용자를 사용하지 마세요
팁
  • 请确保上位机可以正常联网
  • 固件编译前需要使用SSH通过网络登录上位机
  • 请不要使用串口工具登录上位机

Klipper固件编译和配置页面操作说明​

팁

请确保键盘输入法为半角模式，即英文模式

  1. 键盘上键↑，下键↓，用于上下移动光标来选中菜单项
  2. 确认键Enter 或 空格键Space，用于勾选菜单或进入子菜单
  3. 退出键ESC，用于返回上一级菜单
  4. Q键，用于退出Klipper固件配置页面
  5. Y键，在退出Klipper固件配置页面时，如果有提示，则点击Y键保存配置文件
경고

如果配置页面选项比较少，请先勾选[ ] Enable extra low-level configuration options，用于显示部分隐藏选项

다음은 펌웨어를 어떻게 컴파일하는지 소개합니다:

  • SSH에 연결한 후 아래 명령어를 입력하고 엔터를 누릅니다:

    cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

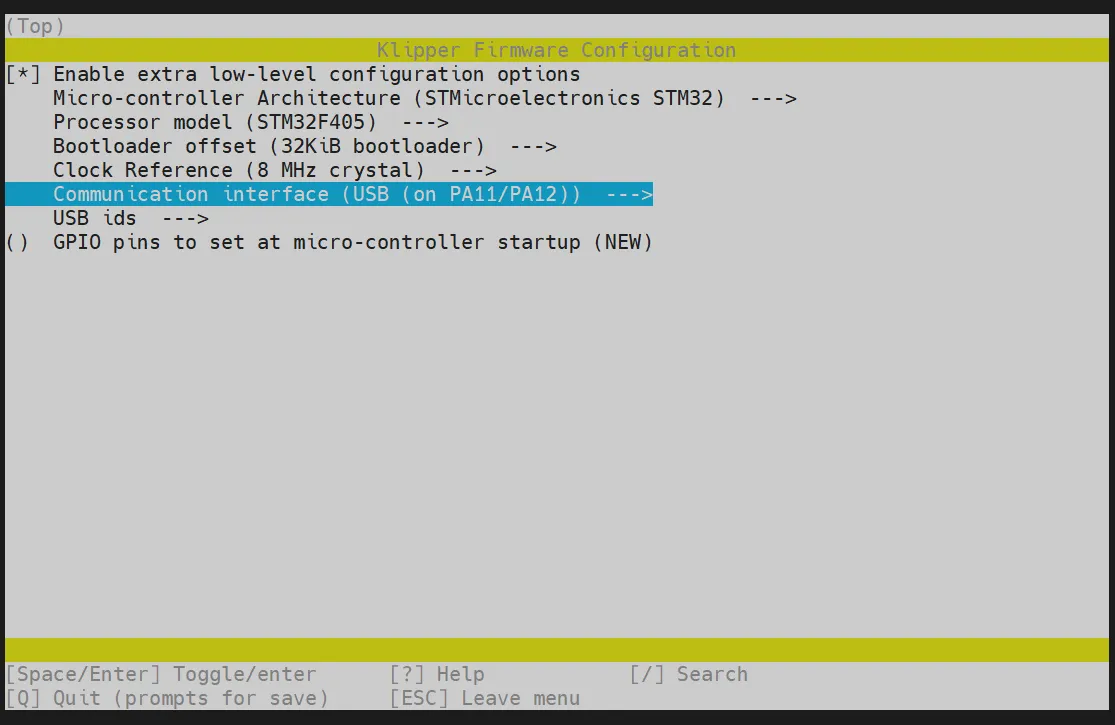

  • 여기서 rm -rf ~/klipper/.config && rm -rf ~/klipper/out는 이전에 컴파일된 데이터와 펌웨어를 삭제하는 것이며, make menuconfig는 펌웨어를 컴파일하는 것입니다. 실행 후 아래와 같은 화면이 나타날 것입니다.

  • 추가적인 저수준 설정 옵션 활성화를 선택하고 엔터를 누릅니다.

  • 메뉴 마이크로 컨트롤러 아키텍처로 들어가서 STMicroelectronics STM32를 선택하고 엔터를 누릅니다.

  • 메뉴 프로세서 모델로 들어가서 STM32F405를 선택하고 엔터를 누릅니다.

  • 부트로더 오프셋을 선택하고, 32KiB 부트로더를 선택합니다.

  • 통신 인터페이스를 선택하고, **USB (PA11/PA12)**를 선택합니다.

  • Q 키를 누르면 Save configuration이 나타납니다. 이때 Y 키를 누릅니다.

  • 이제 설정이 저장되고 명령줄 인터페이스로 돌아갔어야 합니다.

  • make -j4를 입력하여 컴파일을 시작합니다. 시간이 좀 걸립니다.

  • 마지막으로 아래 내용이 출력되면 컴파일이 성공한 것입니다.

    Linking out/klipper.elf
    Creating hex file out/klipper.bin

펌웨어 플래시​

팁

아래 명령을 실행하여 펌웨어를 플래시합니다.

sudo fly-flash -d gemini-v3 -h -f ~/klipper/out/klipper.bin

펌웨어 플래시​

  • 아래 그림에 따라 점퍼 캡 boot1을 연결한 후 rst를 눌러 메인보드를 재부팅합니다.
  • 아래 명령을 입력하여 메인보드가 dfu 모드에 들어갔는지 확인합니다.
lsusb
  • Enter 키를 눌러 아래 그림의 내용이 출력되면 메인보드가 성공적으로 dfu 모드에 들어갔음을 나타냅니다.
  1. 펌웨어 플래시
  • 아래는 dfu 플래시 명령어입니다.
    cd ~/klipper
    make flash FLASH_DEVICE=0483:df11
  1. 아래 그림의 화살표가 가리키는 내용 File downloaded successfully가 나타나면 플래시가 성공한 것입니다.
경고

빨간 화살표가 가리키는 행 뒤의 오류는 무시하세요!!!

팁

플래시가 완료되면 메인보드의 점퍼 캡을 제거하고 rst를 눌러 메인보드를 재부팅합니다.
