Важные моменты о материнской плате

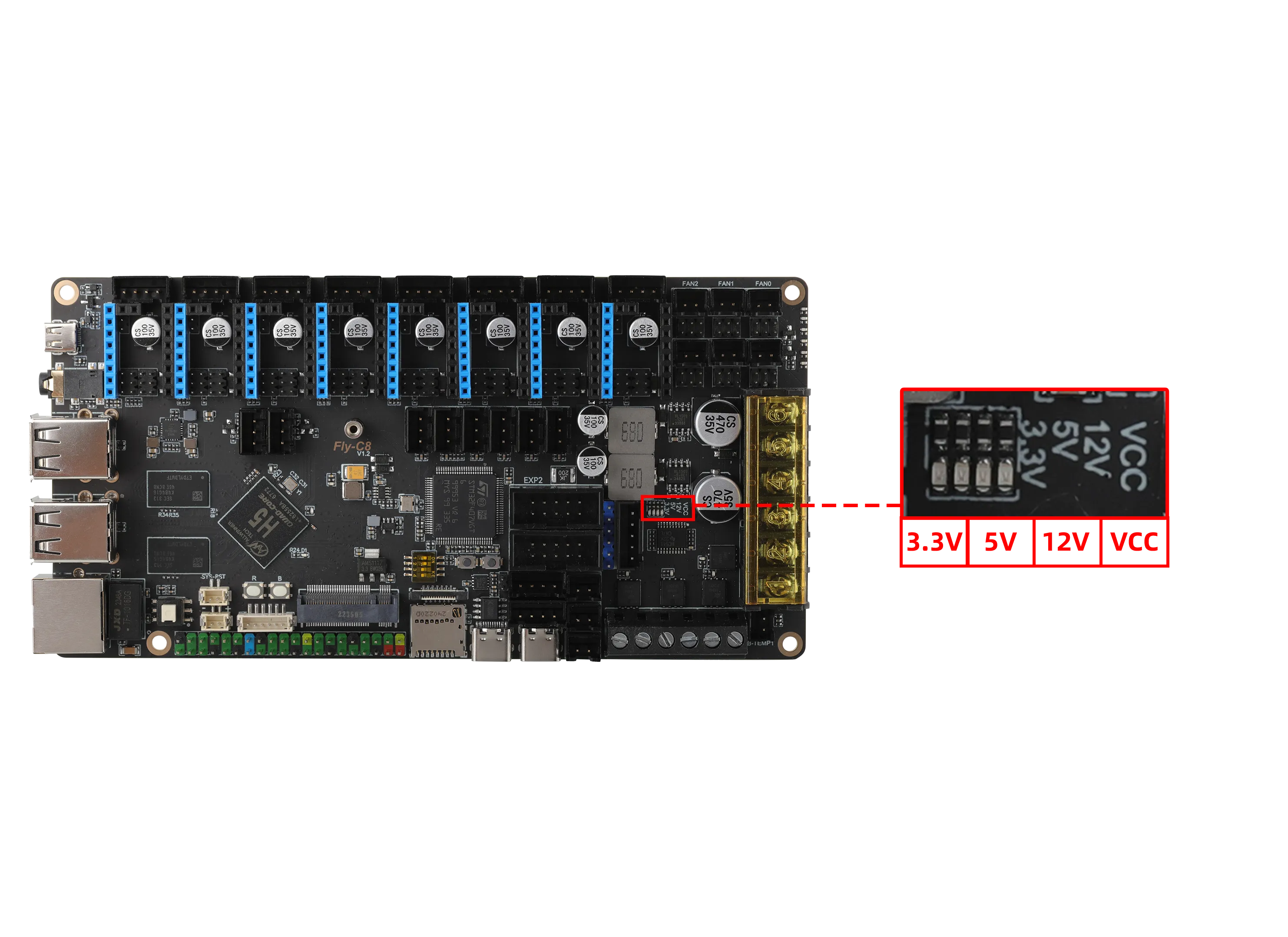

Индикатор питания

• При питании только через TYPE-C и без подключения других источников питания материнской платы, должны гореть по крайней мере два индикатора 3.3V и 5V
• После подключения питания материнская плата должна иметь включенные индикаторы 3.3V, 5V, VCC

Устранение неполадок

Важно

• В отсутствие подключенных устройств (драйверы, концевые выключатели, 12864 и т.д.)
• Только через TYPE-C питание должно постоянно гореть 3.3V

• Если после подключения питания материнской платы и питания драйвера индикатор 5V не горит, свяжитесь с поддержкой клиентов

Драйверы

• Материнская плата поддерживает внешние драйверы Руководство по подключению и настройке

Концевые выключатели

• Обратите внимание на порядок подключения, для трехпроводных концевых выключателей важно правильно подключить 5V, GND, S, в противном случае возможен повреждение материнской платы
• Если два провода, подключите S к GND напрямую
• Для PL08 и других бесконтактных выключателей необходимо подключить диод к сигнальному входу для снижения напряжения до уровня ниже 3.3V
