Загрузчик прошивки

Вход в режим прошивки​

подсказывать

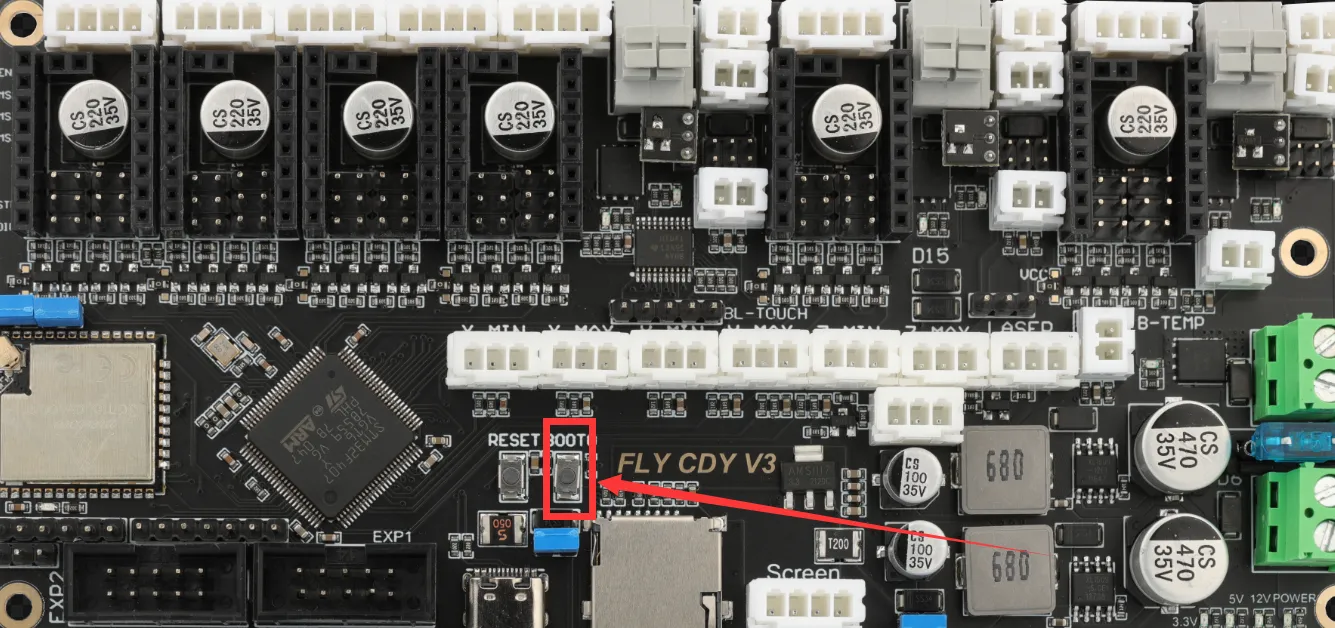

Справа кнопка BOOT, слева кнопка RESET

  • Есть два способа войти в режим прошивки
  • Первый: при полном отключении питания платы, зажмите кнопку BOOT, затем подключите кабель данных к плате и к вашему устройству
  • Второй: после подключения кабеля данных к плате и к вашему устройству, зажмите кнопку BOOT, затем нажмите кнопку RST, затем отпустите кнопку RST и в последнюю очередь отпустите кнопку BOOT

Прошивка​

  • Прошивка загрузчика для CDV Нажмите для автоматической загрузки прошивки
Внимание
  • Проблемы совместимости системы, используйте USB2.0 на компьютере для записи
  • Если все еще не удается записать, попробуйте использовать другое программное обеспечение для записи
  1. Инструмент для записи Ссылка для скачивания
  2. Необходимо скачать SetupSTM32CubeProgrammer и STM32 DFU драйвер
  3. Скопируйте скомпилированную прошивку (klipper.bin) или предварительно скомпилированную Katapult прошивку в любую папку на компьютере
  4. Подключите плату к компьютеру с помощью кабеля Type-C, убедитесь, что вы перешли в режим записи DFU
  5. В STM32CubeProgrammer выберите режим USB, обновите и подключите
  6. Если не появилось окно с ошибкой, подключение успешно
  7. Нажмите на иконку загрузки слева и выберите несколько опций внизу
  8. Нажмите на стрелку, указывающую на Browse, затем выберите прошивку для записи
  9. Выберите Start address и введите 0x08000000
  10. Нажмите внизу Start automatic mode, чтобы начать запись прошивки
  11. Если появилось сообщение внизу, это означает, что запись прошивки завершена
