Внимание к материнской плате

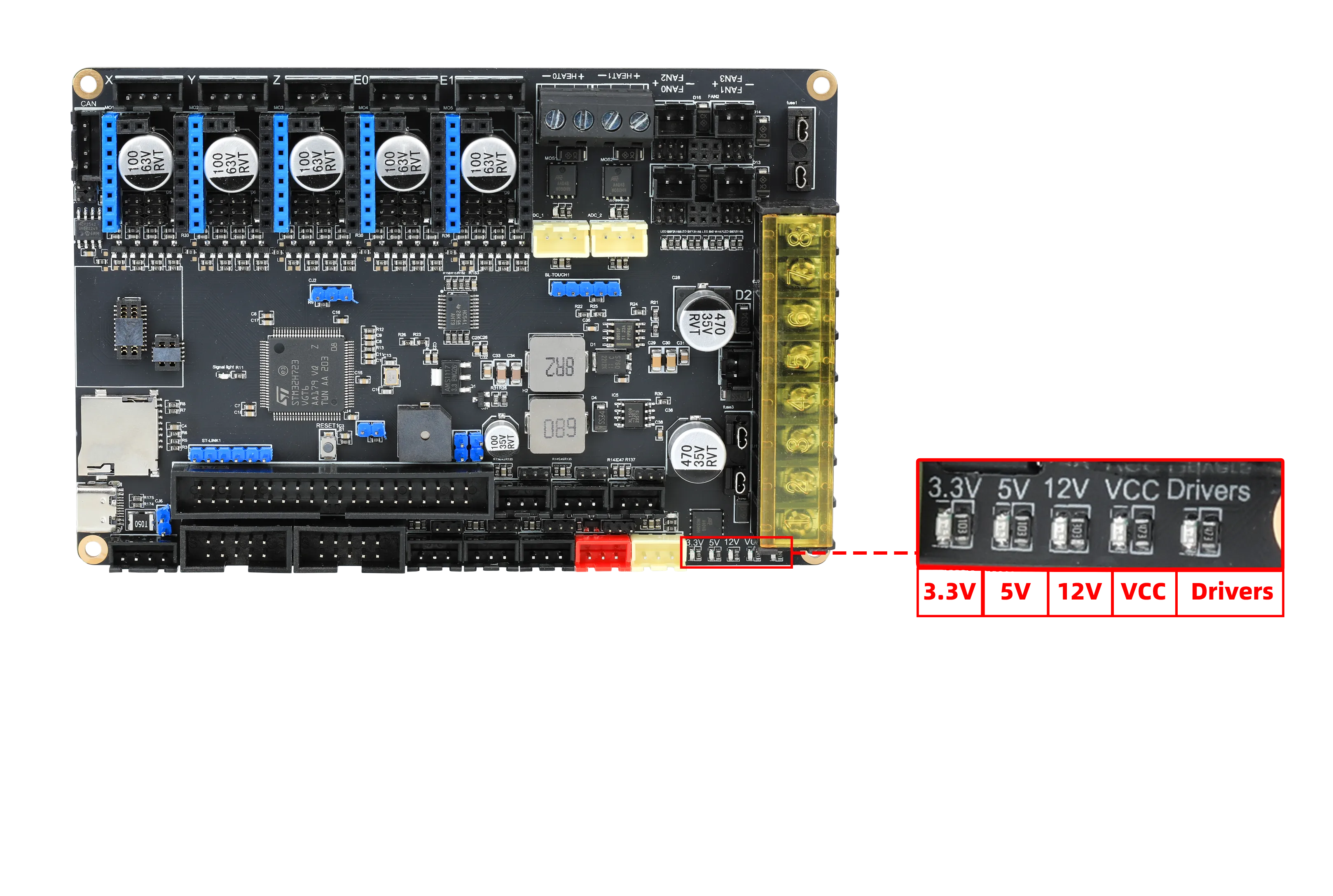

Индикатор питания

• При питании только через TYPE-C без подключения других источников питания материнской платы должны гореть хотя бы два светодиода 3.3V и 5V
• При подключении питания материнской платы должны гореть светодиоды 3.3V, 5V и 12V
• После подключения питания двигателей 0-2, двигателей 3-7 и нагревательного стола, индикаторы питания в левом нижнем углу материнской платы загорятся нормально

Устранение неполадок

Важно

• При отсутствии подключенных внешних устройств (двигатели, концевые выключатели, 12864 и т.д.)
• При питании только через TYPE-C должны постоянно гореть светодиоды 3.3V и 5V

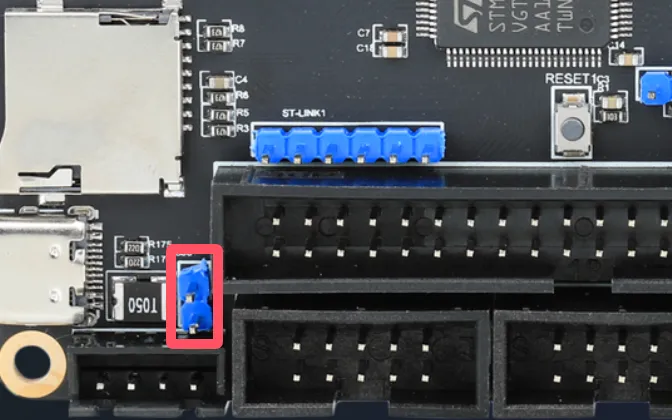

• Если 3.3V и 5V не горят, проверьте перемычку 5V на материнской плате
• Если после замены перемычки всё равно не работает и подтверждено, что TYPE-C нормально подаёт питание, свяжитесь с сервисным центром
• Если один из светодиодов 3.3V или 5V мигает, это означает короткое замыкание чипа, свяжитесь с сервисным центром


Двигатели

• Для питания двигателей можно использовать 48В, но только если все двигатели используют 48В
• Материнская плата поддерживает внешние двигатели Руководство по подключению и настройке

Концевые выключатели

• Если обнаруживается, что концевые выключатели не работают, можно заменить концевые выключатели или обрезать ножку бесконечного выключателя на двигателе


Запись прошивки

• Материнская плата использует TF-карту для записи прошивки
• Ранее из-за проблем с инструкцией использовалась запись через DFU, если требуется обновить прошивку, необходимо перепрошить BL
