Использование внешних драйверов

Внимания

Помните

• Этот руководство основано на работе с Klipper
• Используется промежуточный контакт типа COM, когда используется дисплей

Подключение драйвера

к сведению

• Необходимо выбрать один из двух методов

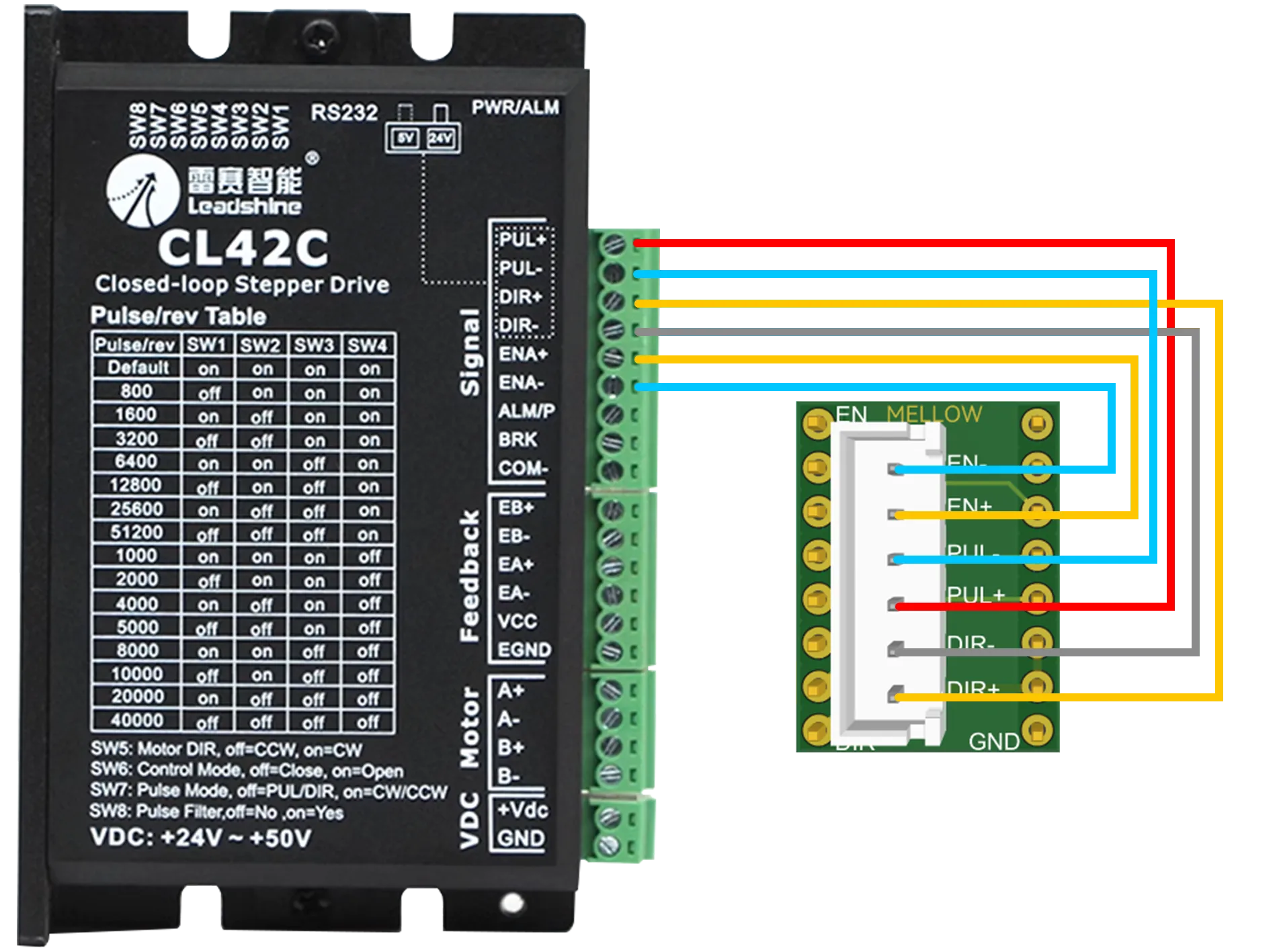

• Первый способ подключения

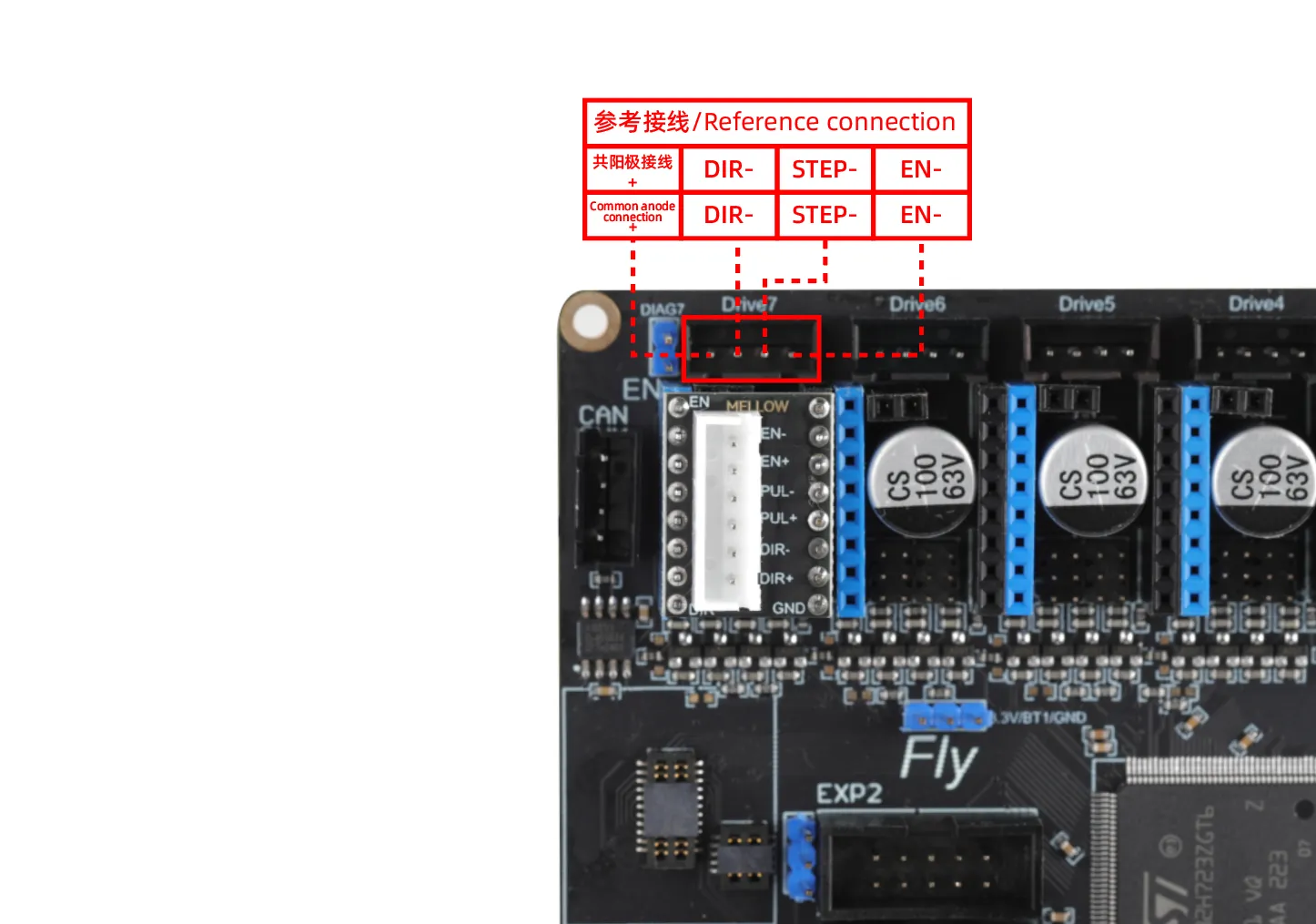

• Второй способ подключения


Никаких драйверских проводов не нужно

Встроенный переключатель в драйвере

• Рекомендуется использовать настройку 3200 в драйвере

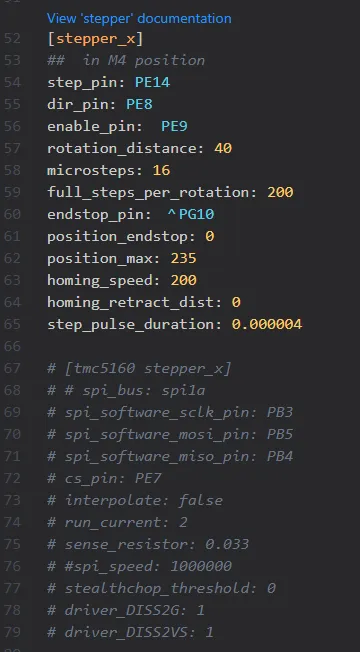

Конфигурация для Klipper

• Необходимо запретить соответствующую конфигурацию драйвера, например [tmc5160 stepper_x] или [tmc2209 stepper_x]
• Установите microsteps: в значение 16
• Добавьте step_pulse_duration: 0.000004


Описание сигнала импульсов от драйвера

к сведению

• Если настроки верны, но модель пиротушика смещается, измените step_pulse_duration: 0.000004
• Увеличьте это значение на 0.000004, например, до 0.000005 или 0.000006 и т.д.
