подсказывать
- BDsensor-m можно напрямую использовать с интерфейсом EXP1 и BL-TOUCH на материнской плате
Обратите внимание
- Пожалуйста, проверьте правильность порядка проводов, иначе оборудование может быть повреждено

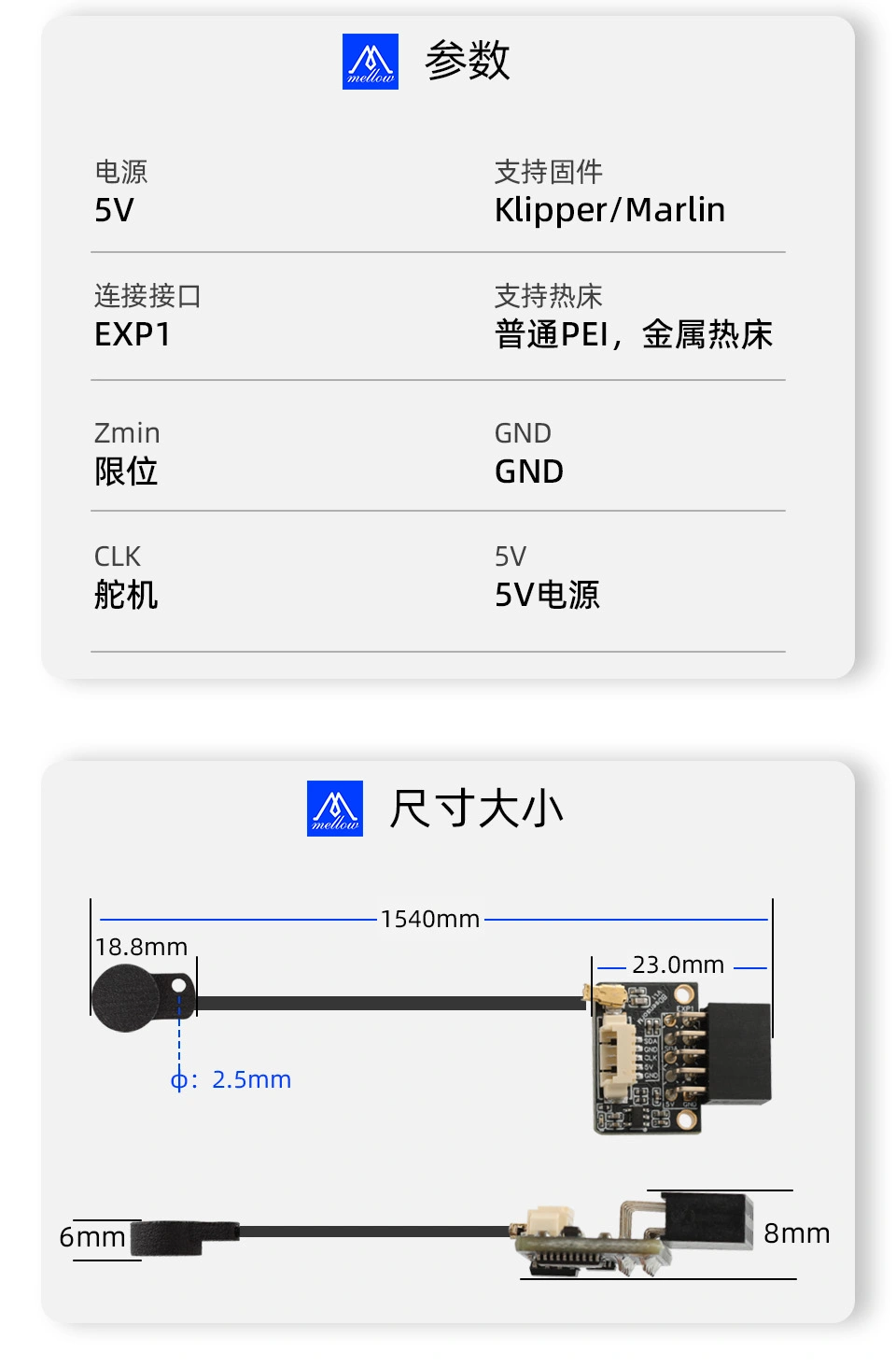

Размеры BDsensor-m
Распределение проводов
| BDsensor-m | BL-TOUCH | Описание функции |
|---|---|---|
| SDA | Zmin | Ограничение |
| GND | GND | GND |
| S | CLK | Сервопривод |
| 5V | 5V | Питание 5В |
| GND | GND | GND |
Схема установки
