Firmware BL

prompt
  • Veuillez noter que le bootloader est déjà préinstallé en usine, pas besoin de le reflasher

Entrer en mode de programmation​

  • Il y a deux méthodes pour entrer en mode de programmation

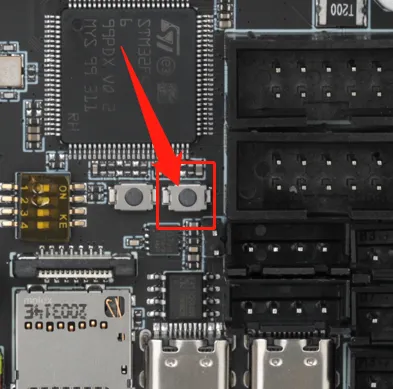

  • La première : lorsque la carte mère est complètement déconnectée, maintenez la touche BOOT enfoncée puis connectez le câble de données à la carte mère et à votre appareil, adapté pour Windows
  • La deuxième : après avoir connecté le câble de données à la carte mère et à votre appareil, maintenez la touche BOOT enfoncée puis entrez la commande, adapté pour la machine hôte

Programmer le firmware​

  • Firmware du bootloader pour C8 Cliquez pour télécharger automatiquement le firmware

  • Déplacez les interrupteurs DIP 3, 4 vers la droite, connectez le dispositif inférieur à l'appareil hôte via l'USB intégré

  • Déplacez les interrupteurs DIP 1, 2 vers la gauche, sinon cela affectera la connexion entre le dispositif inférieur et l'appareil hôte

Attention
  • Problèmes de compatibilité du système, veuillez utiliser USB2.0 de l'ordinateur pour flasher
  • Si cela ne fonctionne toujours pas, essayez de flasher avec un autre logiciel hôte
  1. Outil de flashage Lien de téléchargement
  2. Vous devez télécharger SetupSTM32CubeProgrammer et STM32 DFU Driver
  3. Copiez le firmware compilé précédemment (klipper.bin) ou le firmware Katapult précompilé dans un répertoire de votre choix sur l'ordinateur
  4. Connectez la carte mère à l'ordinateur avec un câble Type-C, assurez-vous d'être en mode DFU
  5. Dans STM32CubeProgrammer, sélectionnez le mode USB, et actualisez, connectez
  6. Si aucune fenêtre d'erreur n'apparaît, la connexion est réussie
  7. Cliquez sur l'icône de téléchargement à gauche et cochez les options ci-dessous
  8. Cliquez sur Browse indiqué par la flèche, puis sélectionnez le firmware que vous souhaitez flasher
  9. Sélectionnez Start address et entrez 0x08000000
  10. Cliquez sur Start automatic mode ci-dessous pour commencer à flasher le firmware

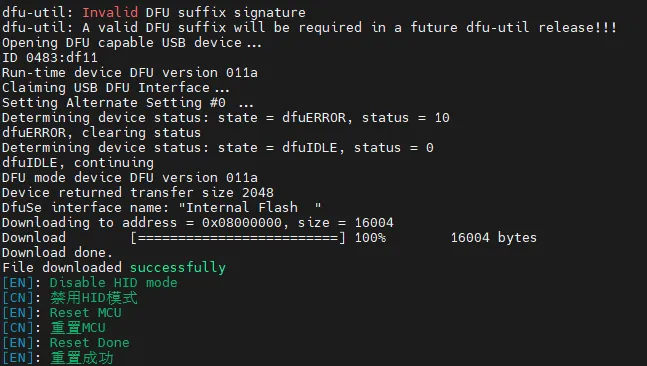

  11. Si l'invite ci-dessous apparaît, cela signifie que le flashe du firmware est terminé
