BL прошивка

подсказывать
  • Обратите внимание, что bootloader уже предустановлен на заводе, не нужно его перепрошивать

Вход в режим прошивки​

  • Существует два способа входа в режим прошивки

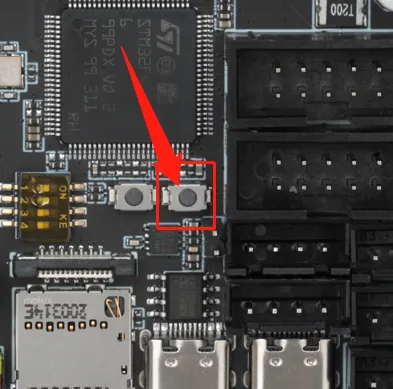

  • Первый способ: при полном отключении питания платы, долго удерживайте кнопку BOOT, затем подключите кабель передачи данных с одной стороны к плате, а с другой - к вашему устройству, подходит для WINDOWS
  • Второй способ: после подключения кабеля передачи данных с одной стороны к плате, а с другой - к вашему устройству, долго удерживайте кнопку BOOT и введите команду, подходит для хост-компьютера

Прошивка​

  • Прошивка bootloader для C8 Нажмите для автоматической загрузки прошивки

  • Переключите переключатели 3, 4 вправо, подключите нижнюю плату к хост-компьютеру через встроенный USB

  • Переключите переключатели 1, 2 влево, иначе это повлияет на подключение нижней платы к хост-компьютеру

Внимание
  • Проблемы совместимости системы, используйте USB2.0 на компьютере для записи
  • Если все еще не удается записать, попробуйте использовать другое программное обеспечение для записи
  1. Инструмент для записи Ссылка для скачивания
  2. Необходимо скачать SetupSTM32CubeProgrammer и STM32 DFU драйвер
  3. Скопируйте скомпилированную прошивку (klipper.bin) или предварительно скомпилированную Katapult прошивку в любую папку на компьютере
  4. Подключите плату к компьютеру с помощью кабеля Type-C, убедитесь, что вы перешли в режим записи DFU
  5. В STM32CubeProgrammer выберите режим USB, обновите и подключите
  6. Если не появилось окно с ошибкой, подключение успешно
  7. Нажмите на иконку загрузки слева и выберите несколько опций внизу
  8. Нажмите на стрелку, указывающую на Browse, затем выберите прошивку для записи
  9. Выберите Start address и введите 0x08000000
  10. Нажмите внизу Start automatic mode, чтобы начать запись прошивки

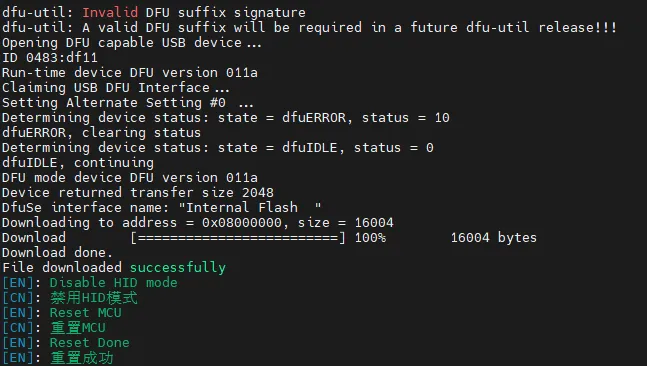

  11. Если появилось сообщение внизу, это означает, что запись прошивки завершена
